15 de Agosto de 2020

Muitos ISP têm a necessidade de agregar portas de 10GbE para formar canais maiores, pois as interfaces de 40GbE possuem limitação de alcance de no máximo 40Km e em portas de 10GbE podemos alcançar 80Km ou 100Km sem problemas.

Para montar suas redes MAN, muitos dos ISP utilizam MPLS com switches Huawei das linhas S57xx ou S67xx devido ao seu excelente custo x benefício.



Problema:

            Os equipamentos da série S57xx ou S67xx possuem chipset que realizam o traffic loadbalance baseado em fluxo, diferentemente dos roteadores, que por padrão suportam balanceamento por pacotes. Com isso temos um problema em utilizar interfaces agregadas, pois os equipamentos que fazem apenas o trânsito MPLS (Roteadores P) não visualizam o conteúdo do pacote, seguindo as especificações da RFC. Desta forma, não importa se existem diversas origens e destinos diferentes dentro de uma L2VPN, para os roteadores P todo o conteúdo será apenas um fluxo, que no LoadBalance será direcionado pra uma única porta de 10GbE.

            Por esta caraterística apresentada, temos uma ineficiência muito grande no loadbalance, fazendo com que em alguns momentos ocorra saturação de algum enlace que o compõe.

Exemplificação do Problema:

            Em um ISP cliente, temos o cenário abaixo, onde cada salto possui um enlace composto por 12 portas de 10GbE, formando caminhos de 120Gbps. Abaixo o desenho da infra:

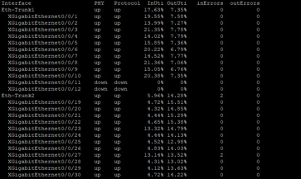

            Temos túneis L2VPN (VPWS/L2VC) originando no R1 para o R5 e observamos que entre R2-R3, R3-R4 e R4-R5 a Eth-Trunk fica desbalanceada.





Solução:

            Após o lançamento dos equipamentos S6720-HI e nos equipamentos S6730-H, a partir da versão R012 do VRP, foi implementada a função chamada Flow Label-Based. Esta função faz com que o PE de origem crie uma terceira label no pacote para especificar conteúdos diferentes dentro de um mesmo túnel, possibilitando que o P na hora de fazer o trânsito tenha uma ferramenta para decidir por qual cabo do Eth-Trunk enviar o conteúdo.

            Nos roteadores PE precisamos ativar os seguintes comandos:

[R1] Interface Vlanif 1302

[R1-Vlanif1302] mpls l2vc 10.10.10.1 1302

[R1-Vlanif1302] mpls l2vpn flow-label both



[R5] Interface Vlanif 1302

[R5-Vlanif1302] mpls l2vc 10.10.10.5 1302

[R5-Vlanif1302] mpls l2vpn flow-label both



            Nos roteadores P precisamos ativar os seguintes comandos:

[R2] load-balance-profile LAG

[R2] mpls field top-label 2nd-label 3rd-label sip dip sport



[R2] Interface Eth-trunk 1

[R2-Eth-Trunk1] load-balance enhanced profile LAG



            Após esta configuração em todos os equipamentos P do caminho, observamos uma melhora no balanceamento de tráfego entre as 12 portas.
